Ремни клиновые:




Ремни клиновые

Ремни приводные предназначены для передачи движения от вала двигателя к вспомогательным агрегатам автомобилей, тракторов, комбайнов, станков и т.д.

Ремни приводные клиновые нормальных сечений  ГОСТ 1284.1-89-1284.3-89 предназначены для приводов станков промышленных установок и сельскохозяйственных машин. Работоспособны при t от - 30 градусов до +60 градусов.







Условное обозначение ремней клиновых. Обозначение типоразмера:

Ремень клиновой А-1000, где:

A-сечение ремня;

1000 – номинальная расчетная длина ремня (мм)

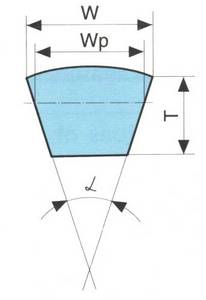

Wp – расчетная ширина ремня, мм (ширина поперечного сечения ремня, находящегося под натяжением, на уровне нейтральной линии);

W – ширина большого основания ремня (мм);

T – высота ремня (мм);

A – угол клина ремня, равный 40+- 1 градус







Обозн. сечения ремня

Wp

W

( справ. )

T

( номин. )

Пред.

откл.

Номин.

Пред. откл.



Z(0)

8,5

+0,4;-0,3

10

6,0

+-0,3

A

11,0

+0,6;-0,4

13

8,0

+-0,4

B (Б)

14,0

+0,7;-0,5

17

11 (10,5)

+-0,5

C (В)

19,0

+0,8;-0,5

22

14 (13,5)

+-0,5

D (Г)

27,0

+0,9;-0,6

32

19,0 (20)

+-0,6

E (Д)

32,0

+1,0;-0,7

38

23,5 (25)

+-0,7




Условное обозначение импортных ремней (ремней европейского стандарта) и перевод маркировки ремня по ГОСТ.
Как перевести импортную маркировку ремня в российскую по ГОСТу? Как подобрать российский аналог импортному ремню? Для правильного подбора нужного по длине ремня необходимо учитывать, что условное обозначение и маркировка клиновых ремней по ГОСТу и по европейским стандартам отличаются.

По российским стандартам длина ремня, указанная на ремне в обозначении, не зависимо от профиля – это всегда расчетная длина! На импортных ремнях может указываться длина по внутреннему или длина по наружному диаметру.

Для импортных ремней клиновых приняты следующие сокращения:
Li = длина клинового ремня по внутреннему диаметру
La = длина клинового ремня по наружному диаметру
Lp (или Lw)= расчетная длина ремня (длина находящегося под натяжением ремня по нейтральной линии).

Разность между расчетной и внутренней длинами, обозначение импортных ремней и их российские аналоги, минимальный диаметр шкива и вес ремней, приведены в таблице:

Обозначение типа ремня по европейскому стандарту Обозначение типа ремня по ГОСТ Мин. диаметр шкива, мм. Разница между расчётной и внутренней длиной (Lp – Li) , мм. Вес ремня кг/м.
Z Z(0) 50 25 0.06
A A 71 33 0.115
B B (Б) 71 40 0.19
20 Нет аналога 112 - 0.27
C C (В) 160 59 0.31
25 Нет аналога 180 - 0.40
D D (Г) 250 76 0.65
38 Нет аналога 355 - 1.06
E E (Д) 500 95 1.07

Пример импортной маркировки ремня клинового и подбор российского аналога:
В-2460 Li

Согласно вышеприведенной таблице, по профилю B разница между расчётной длиной (Lp) и длиной по внутреннему диаметру (Li) равна 40 мм. В данном примере длина по внутреннему диаметру равна 2460 мм. Соответственно расчетная длина будет равна 2460+40=2500 мм.

Таким образом получаем российский аналог этого ремня : B-2500

Также возможна другая маркировка ремня по европейскому стандарту: вместо буквы, обозначающей профиль ремня, могут быть указаны размеры (в мм.) ширины большого основания ремня (W) , высоты ремня (T) и длины ремня по внутреннему диаметру (Li).

Например, для B-2460 Li возможно следующее обозначение: 17x11-2460 Li.

Таблица предельно допустимых отклонений в размерах расчетной длины ремней по ГОСТ.
Расчётная длина ремня Lp, мм предельное отклонение, мм
для с/х машин для станков
до 850 +8/ -4 +14/ -8
900-1180 +10/ -6 +14/ -10
1250-1400 +12/ -8 +16/-12
1500-1900 +16/-12 +24/ -12
1950-3150 +20/ -12 +28/ -12
3200-4250 +26/-14 +36/-14
4350-5000 +30/ -18 +42/ -18
5300-6700 +24/-24 +48/ -24
7100-10000 +32/-32 +64/ -32
10600-18000 +48/-48 +96/ -48

В зависимости от применяемых материалов и технологии изготовления ремни выпускаются 4-х классов.

№ п/п

Класс

Наработка с передач. мощности (млн. циклов)

Удлин. с передачей мощности (%)

Прфиль

Наработка без передачи мощности (млн. циклов)

Удлинение без передачи мощности (%)

1.

0

0,7

2,5

Z(О),А,В(Б),

2,3

2,5

С(В), D(Г) Е(Д)

1,2

2.

I

1,5

2,5

Z(О), А

4,6

1,8 - для станков и оборудования 2,5 - для движущихся с/х машин

В(Б), С(В), D(Г)

4,7

3.

II

2,5

2

Все профили

5,7

1,8

4.

2,5

1,5

Все профили

7

1,5

5.

IV

3

1,5

Все профили

8

1




Применяемость приводных клиновых ремней в сельхоз технике
Применение Типоразмер ремня
Комбайн ''ЕНИСЕЙ-1200'' В(Б)-2500, С(В)-2000, С(В)-2120, С(В)-2240, С(В)-3000, С(В)-3750, С(В)-4750, С(В)-6700, D(Г)-1900, D(Г)-2120, D(Г)-3475, D(Г)-4500, D(Г)-5300, 28х16х1450, 45х22-4000
Комбайн ''НИВА'' В(Б)-2500, С(В)-2000, С(В)-2240, С(В)-2360, С(В)-2650, С(В)-3585, С(В)-4350, С(В)-7100, D(Г)-3475, D(Г)-4500, D(Г)-5300, 45х22-2600, 45х22-4000
Комбайн СК-СП, СК-6 ''КОЛОС'' С(В)-2000, С(В)-2360, С(В)-2650, С(В)-3585, С(В)-4350, С(В)-4500, D(Г)-3475, D(Г)-4500, D(Г)-5300, 45х22-2600, 45х22-4000
Комбайн СКПР-6 ''КОЛОС'' С(В)-2000, С(В)-2240, С(В)-2360, С(В)-2650, С(В)-3350, С(В)-3585, С(В)-4350, С(В)-4500, D(Г)-3475, D(Г)-5300, 45х22-2600, 45х22-4000
Комбайн ''СИБИРЯК'' С(В)-2000, С(В)-2360, С(В)-2650, С(В)-3585, С(В)-4350, С(В)-4500, D(Г)-3475, D(Г)-4500, D(Г)-5300, 45х22-2600, 45х22-4000
Комбайн СКК-5 С(В)-2000, С(В)-2360, С(В)-2650, С(В)-3585, С(В)-4350, С(В)-4500, D(Г)-3475, D(Г)-4500, D(Г)-5300, 45х22-2600, 45х22-4000
Комбайн КСК-100 С(В)-2240, С(В)-2360, С(В)-2500, С(В)-2650, С(В)-5600
Кукурузоуборочный комбайн ККС- 6 В(Б)-1700, С(В)-2000, С(В)-2650, С(В)-3550, С(В)-4350, С(В)-5300, D(Г)-3475, 45х22-4000
Молотилка-терка МВ-2,5А С(В)-2000, С(В)-2360, С(В)-2650, С(В)-3585, С(В)-4350, D(Г)-3475, D(Г)-5300
Жатка ЖФ-6,0 С(В)-2240, С(В)-4000
Жатка ЖК-2-12 В(Б)-4000, В(Б)-4750, С(В)-2650
Жатка ЖРС-4,9А С(В)-3150, С(В)-7100
Жатки рисовые ЖРС-5, ЖРК-5 С(В)-2800, С(В)-3150, С(В)-4500
Жатка самоходная ЖФГ-2-12 В(Б)-4000, В(Б)-4500, С(В)-2650
Жатка кукурузная ЖКН-3,4 С(В)-2650, С(В)-5000
Зерновой метатель ЗМ- 60 В(Б)-2240, С(В)-2240
Нория зерновая НПЗ-50, 2НПЗ-50 В(Б)-2000
Привод генератора пасc. ж/д вагонов В(Б)-2500, С(В)-2360
>>>Характерные повреждения ременного привода с клиновыми ремнями и их причины, подробнее...
