Ремни приводные вентиляторные

В зависимости от применяемых материалов ремни могут изготавливаться двух классов:

1 класс - с полиамидным кордшнуром,

2 класс - с полиэфирным кордшнуром.

Условное обозначение ремней вентиляторных. Обозначение типоразмеров:

Ремень вентиляторный 11x10-1500, где:

11-расчетная ширина ремня (мм);

10-высота сечения ремня (мм);

1500-расчетная длина ремня (мм);

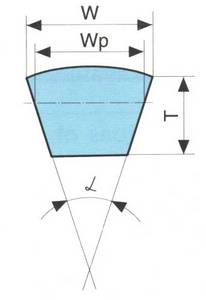

Wp – расчетная ширина ремня, мм (ширина поперечного сечения ремня, находящегося под натяжением, на уровне нейтральной линии);

W – ширина большого основания ремня (мм);

T – высота ремня (мм);

A – угол клина ремня, равный 40+- 1 градус

Размеры и параметры ремней вентиляторных ГОСТ 5813-93

Маркировка	8.5x8	10x8	11x10	12.5x9	14x10	14x13	16x11	19x12.5	21x14
W	10,5	-	13	-	17	17	19	22	25
Wp	8,5	10	11	12,5	14	14	16	19	21
T	8	8	10	9	10	13	11	12,5	14

Применяемость вентиляторных ремней:

Наименование	Применение
ремень 8,5х8-600	Снегоход «Рысь»
ремень 8,5х8-833	ГАЗ-53А, ГАЗ-53-2, Москвич-408, -412, -2138, -2136, ЗМЗ-53-11, УМЗ-451МГ, ЭД-181Т
ремень 8,5х8-850	Москвич-412, -2136, -2138, ЯМЗ-236, ЯМЗ-238, МАЗ
ремень 8,5х8-875	Москвич-412Э, -412ИЭ, -2140, -2137, -21251, МАЗ, 4ЭД-181ТЗМЗ, СМД-900, -1800, УМЗ-451, МГ, ДГУ-8, ДГУ-16, Т-18
ремень 8,5х8-933	ВАЗ-2101, -2106, АЗЛК, ЗАЗ-965, -966, А-41 (ДТ-75М), А-01М (Т-4А), МЕМЗ-966
ремень 8,5х8-1018	Волга ГАЗ-24, ГАЗ-24, ГАЗ-31, ГАЗ-13 (ЧАЙКА), МЕМЗ-967П, -968, УАЗ, РАФ, УРАЛ-744, -745, СМД-60
ремень 8,5х8-1030	Волга ГАЗ-13, -21, -24, -31, РАФ, ГАЗЕЛЬ, УАЗ-3151, УАЗ-3741, УАЗ-3803, УАЗ-3962 и др, УРАЛ-744, -745, СМД-60
ремень 8,5х8-1060	ЗМЗ-402.10
ремень 8,5х8-1090	ЗМЗ-402.10
ремень 8,5х8-1150	Д-260Т
ремень 8,5х8-1250	КамАЗ, ЯМЗ-740, УРАЛ-745, МТЗ-80/82
ремень 8,5х8-1280	Трактор Т-40, Д-21А1, Д-120, Д-37Е, Д-144, Д-463-10 («Икарус»)
ремень 8,5х8-1320	КамАЗ, ЗИЛ, Урал-744, -745, -1320, -4320, -43223, ЯМЗ-740, МАЗ
ремень 8,5х8-1348	ЛиАЗ, ГАЗ, ЛАЗ
ремень 10х8-715	ВАЗ 2101-2109, НИВА-2121
ремень 10х8-820	ВАЗ 1111- 11113 Ока
ремень 10х8-944	ВАЗ 2101-2107, НИВА-2121, МЕМЗ-966 (ЗАЗ-966), А-ОГМ (Т-4А), А-41 (ДТ-75М)
ремень 11х10-750	Татра, Икарус
ремень 11х10-900	МАЗ-14, Газель, ГАЗ-14, ЗИЛ-157, ЯМЗ-840, -841, -842
ремень 11х10-950	ИКАРУС-260, ЯМЗ-236, ЯМЗ-238, Д-65, КАВЗ
ремень 11х10-975	ЗИЛ-118, КРАЗ-6505, КРАЗ-6437, КРАЗ-260, ЗМЗ-505-10
ремень 11х10-1045	ГАЗ-53, БеЛАЗ-75211, КрАЗ-260, -960, КрАЗ-6443, КрАЗ-6505, Урал-745, ЭД-181Т, 4ЭД-181Т, ЭМЗ-71, -73, -24Д, -3402, -3404, ЯМЗ-236М2, 238М2, 238НД
ремень 11х10-1100	ИКАРУС, ЗИЛ-157КД, -114, МАЗ-6422. УРАЛ-744, СМД-23/24, -31/32, -31А/32А
ремень 11х10-1120	ГАЗ-14, СМД-23/24, -31/32, -31А/32А, Урал-744, ЗИЛ-114, ЗИЛ-157КД
ремень 11х10-1150	ГАЗ
ремень 11х10-1180	ЯМЗ-840, -841, -8421, -8423, -8424, -238АК, 238ЕК
ремень 11х10-1220	ЗИЛ-130, 157КД, 645, ГАЗ-14, МАЗ-14, ЗМЗ-14, -505, -10, ЯМЗ-840, -841,-842, -8423
ремень 11х10-1250	Для двигателей тракторов МТЗ-80/82, Д-240, Д-240Л, 241Л, Т-70С, СМД-31-01, ИКАРУС
ремень 11х10-1280	ЗИЛ-645, 114, 117, 4104, 41
ремень 11х10-1400	ГАЗ-66, ПАЗ-672, -3203, -3205, ЛАЗ-698, -695Н, -699Р, -4202, -42021, ЛиАЗ-5251, ЯМЗ-8401, ЗИЛ-118КА, -118К
ремень 11х10-1450	ЗИЛ-130К, -157Д, -118К, -118КА (ДОН-150), ЗМЗ-6692, -3402, -3403, СМД-18, -14НГ, -15Н, -18БН, -18Н, -19/А, -21/22 ПАЗ-320Г. -672, ЛиАЗ-5251
ремень 11х10-1500	ПАЗ-3205, ЗИЛ-118, ЗИЛ-130, ЗИЛ-157, ЗИЛ-555, ЛиАЗ-5256, -525625, ЛАЗ-42022. -4207, -525231, СМД-18Н (трактора ДТ-75, ТБ-1М, ТЛТ-100), ЗМЗ-6692, ЗМЗ-3402, СМД-21/22 (комбайны «НИВА», «Сибиряк») СМД-25 (трактор ЛТЗ-155)
ремень 11х10-1600	ЗМЗ-65-06, ЗМЗ-3402, ГАЗ-41, СМД-17К/18К, СМД-17КН/18КН, -22, -22А
ремень 11х10-1650	ЗИЛ-133
ремень 11х10-1775	ГАЗ-66, -71, -73, ПАЗ-3205, К-710
ремень 12,5х9-975	Д-54
ремень 12,5х9-1090	Т-130, Т-100М, Д-108, Д-130, Д-160
ремень 12,5х9-1120	СМД-60, СМД-62, СМД-72
ремень 14х10-887	ЯМЗ-236, 238, МАЗ-504, К-700, КрАЗ-258, УРАЛ-4320-10
ремень 14х10-937	К-700, МАЗ-500, -504, -505, КрАЗ-258, УРАЛ-4320-31, комбайны ЯСК-170 И 200,ЯМЗ-236, ЯМЗ-238, ЯМЗ-238НД
ремень 14х10-987	МАЗ-500, 504, КрАЗ-257, К-700, ЯМЗ-236, -238
ремень 14х10х1030	Т-142
ремень 14х10-1037	ЯМЗ-236, А-01М, Т-142, МАЗ-200М
ремень 14х10х1400	Д-11033А
ремень 14х13-1000	МАЗ-6422
ремень 14х13-1180	ГАЗ
ремень 14х13-1280	ГАЗ, Комбайн «ДОН» -1200, СМД 23/24, 31/32, 31А/32А, 81
ремень 14х13-1320	КамАЗ-740, -741, МАЗ, К-700, К-701, ЯМЗ-240Б, -240БМ2-2, -240БМ2-3, -8421, -8423, -8424, -
ремень 14х13-1600	Комбайн «ДОН» (вентилятор двигателя-1), СМД 23, -24, -31
ремень 16х11-1103	ЗИЛ-130, ЗИЛ-131, ЗИЛ-157, ЗИЛ-164, ЛАЗ-697, ЛИАЗ-677Н
ремень 16х11-1120	ГАЗ, СМД-60, СМД-62, трактор Т-150, -150К
ремень 16х11-1220	ГАЗ-51, ПАЗ-652, Д-50, Д-50А (МТЗ-50/52)
ремень 16х11-1403	Д-260Т, Д-65Н (ЮМЗ 3-6), ЮМЗ-6Л, МТЗ-50
ремень 16х11-1450	СМД-60 (Т-50 и Т-150К), -62, -64, -66, -80, -81, СМД-72/74/76/78, Д-108, Д-180, -66 (ДТ-175)
ремень 16х11-1650	Д-108, -130, -160, СМД-72, Т-130, Т100М
ремень 19х12,5-1220	СМД-1
ремень 19х12,5-1450	ДТ-75М, ИКАРУС, Д-61, А-41, Д-440, Д-463-10, Д-464, СМД-14, -14А, -60, -72, ЯМЗ-238, А-01М
ремень 19х12,5-1550	СМД
ремень 21х14-1303	ЗИЛ-157, -158,-164, ЛАЗ-697, ЛИАЗ-677Н, МОАЗ-6507, МОАЗ-7405
ремень 21х14-1450	БелАЗ-531, -540, -531, -74211, -7540, -75482, 75231, ЛАЗ-695Е, ЛАЗ-697, ЗИЛ-158, -375Я, -375Я2
ремень 21х14-1650 без зуба	ЛАЗ-695, -695Е, -697, ЗИЛ-130, -131, -157, -158, ЗИЛ-ММЗ 555, УРАЛ-375, КАЗ-608В, МОАЗ-6507, -7405, ПАЗ-695Е, ПАЗ-697, ЛИАЗ-677, ЛИАЗ-677Н
ремень 21х14-1650 зубчатый
ремень 21х14х1735	БелАЗ-540А, БелАЗ-548А, БелАЗ-7548, БелАЗ-75401, -7523, -7521, -6411, МАЗ-544, -537, ЯМЗ-204
ремень 21х14-1950	БелАЗ-548А, БелАЗ-7548, БелАЗ-7523, БелАЗ-75231, БелАЗ-75232
