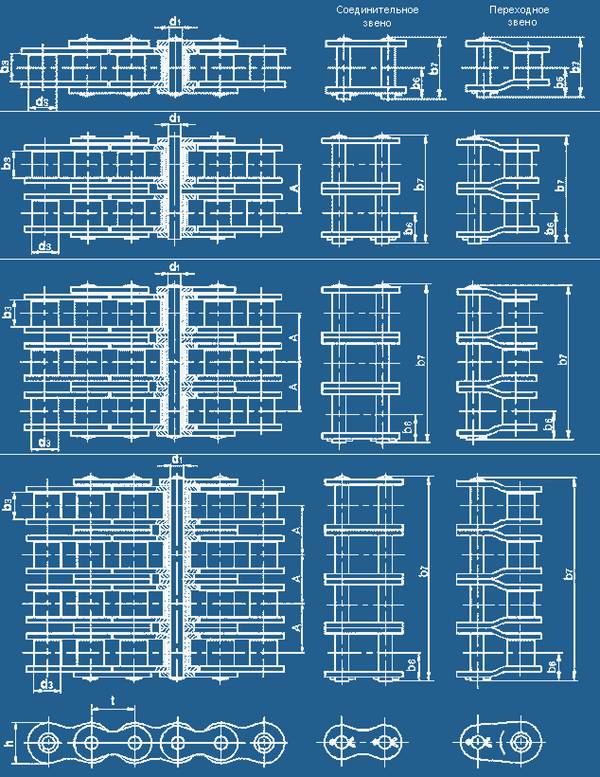

Обозначение цепи

Основные параметры, мм

Разрушающая нагрузка, кгс

Вес 1м цепи, кг

t

b3

d1

d3

h

b7

A

Повышенной точности (типа ПР)

ПР-8-460

8,00

3,00

2,31

5,00

7,5

12

460

0,20

ПР-9.525-910

9,525

5,72

3,28

6,35

8,5

17

910

0,45

ПР-12,7-900-2

12,7

3,3

3,66

7,75

10

12

900

0,35

ПР-12,7-1000

12,7

2,4

3,66

7,75

10

10,5

1000

0,30

ПР-12,7-1820-1

12,7

5,4

4,45

8,51

11,8

19

1820

0,65

ПР-12,7-1820-2

12,7

7,75

4,45

8,51

11,8

21

1820

0,75

2ПР-12,7-3180

12,7

7,75

4,45

8,51

11,8

35

13,92

3180

1,40

ЗПР-12,7-4540

12,7

7,75

4,45

8,51

11,8

50

13,92

4540

2,00

ПР-15,875-2300-1

15,875

6,48

5,08

10,16

14,8

20

2300

0,80

ПР-15,875-2300-2

15,875

9,65

5,08

10,16

14,8

24

2300

1,00

2ПР-15,875-4540

15,875

9,65

5,08

10,16

14,8

41

16,59

4540

1,90

ЗПР-15,875-6810

15,875

9,65

5,08

10,16

14,8

57

16,59

6810

2,80

ПР-19,05-3180

19,05

12,7

5,94

11,91

18,2

33

3180

1,90

2ПР-19,05-6400

19,05

12,7

5,96

11,91

18,08

53,4

22,78

6400

2,90

2ПР-19,05-7500

19,05

12,7

5,94

11,91

17

54

25,5

7500

3,35

ЗПР-19,05-9600

19,05

12,7

5,96

11,91

18,08

76,2

22,78

9600

4,30

4ПР-19,05-12800

19,05

12,7

5,94

11,91

18,08

101,9

22,78

12800

5,75

4ПР-19,05-15500

19,05

12,7

5,94

11,91

17

104,8

25,5

15500

6,78

ПР-25,4-6000

25,4

15,88

7,92

15,88

24,2

39

6000

2,60

2ПР-25,4-11400

25,4

15,88

7,92

15,88

24,2

68

29,29

11400

5,00

ЗПР-25,4-17100

25,4

15,88

7,92

15,88

24,2

98

29,29

17100

7,50

ПР-31,75-8900

31,75

19,05

9,53

19,05

30,2

46

8900

3,80

2ПР-31,75-17700

31,75

19,05

9,53

19,05

30,2

82

35,76

17700

7,30

ЗПР-31,75-26550

31,75

19,05

9,53

19,05

30,2

120

35,76

26550

11,00

ПР-35-5000 (ТУ)

35

22

9,15

22

24

40,5

5000

ПР-38,1-12700

38,1

25,4

11,1

22,23

36,2

58

12700

5,50

ПР-44,45-17240

44,45

25,4

12,7

25,4

42,4

62

17240

7,50

ПР-50,8-22700

50,8

31,75

14,27

28,58

48,3

72

22700

9,70

2ПР-38,1-25400

38,1

25,4

11,1

22,23

36,2

104

 45,44

12700

5,50

3ПР-38,1-25400

38,1

25,4

11,1

22,23

36,2

150

45,44

25400

11,00

4ПР-38,1-38100

38,1

25,4

11,1

22,23

36,2

197,1

45,44

38100

16,50

2ПР-44,45-34480

44,45

25,4

12,7

25,4

42,24

62

48,87

34480

7,50

ЗПР-44,45-51720

44,45

25,4

12,7

25,4

42,24

160

48,87

51720

21,700

2ПP-50,8-45360

50,8

31,75

14,27

28,58

48,3

130

58,55

45560

19,10

ЗПP-50,8-68040

50,8

31,75

14,27

28,58

48,3

190

58,55

68040

28,30

4ПР-50,8-90000

50,8

31,75

14,27

28,58

48,3

38

58,55

90000

38,00

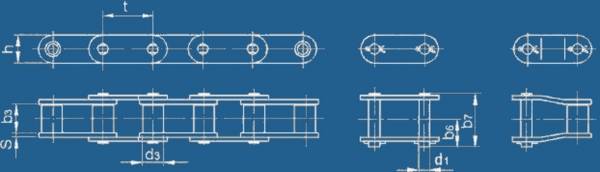

Обозначение цепи

Основные параметры, мм

Разрушающая нагрузка, кгс

Вес 1м цепи, кг

t

b3

b7

d1

d3

h

A

ПВ-9,525-1150

9,525

7,60

18,5

3,59

5,00

8,80

1150

0,50

ПВ-9,525-1150

9,525

9,52

21,2

4,45

6,00

9,85

10,75

1300

0,65

2ПВ-9,525-2000

9,525

5,20

27,3

4,45

6,00

9,85

16,7

2000

1,00

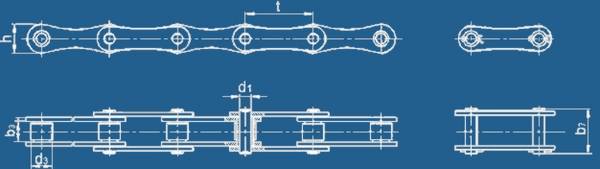

Обозначение цепи

Основные параметры, мм

Разрушающая нагрузка, кгс

Вес 1м цепи, кг

t

b3

b7

d1

d3

h

ПРД-31,75-2300

31,75

9,65

24

5,08

10,16

14,8

2300

0,60

ПРД-38-3000

38,0

22,00

42

7,92

15,88

21,3

3000

1,87

ПРД-38-4000

38,0

22,00

47

7,92

15,88

21,3

4000

2,10

ПРД-38,1-3000

38,1

12,70

31

5,94

11,91

18,2

3000

1,10

ПРД-50,8-6000

50,8

15,88

39

7,92

15,88

24,2

6000

1,90

ПРД-63,5-8900

63,5

19,05

46

9,53

19,05

30,2

8900

2,60

ПРД-76,2-12700

76,2

25,40

57

11,10

22,23

36,2

12700

3,80

Обозначение

Размеры, мм

Разруш. нагрузка
кгс

Шаг
чередования специальных звеньев Т

Рис №

Тип

Исп.

a

a1

D

B

S

ТРД-38-3000-1-1-D-T H

1

1

-

30

6,6; 8,4; 10,5

80

2,5

3000

2t; 4t; 6t; 8t; 10t; 12t

1

ТРД-38-4000-1-1-D-T H

1

1

-

30

6,6; 8,4; 10,5

80

3,2

4000

2t; 4t; 6t; 8t; 10t; 12t

1

ТРД-38-3000-1-2-D-T H

1

2

26

-

6,6; 8,4; 10,5

72

2,5

3000

2t; 4t; 6t; 8t; 10t; 12t

2

ТРД-38-4000-1-2-D-T H

1

2

26

-

6,6; 8,4; 10,5

72

3,2

4000

2t; 4t; 6t; 8t; 10t; 12t

2

ТРД-38-3000-1-3-D-T H

1

3

30

-

6,6; 8,4; 10,5

80

2,5

3000

2t; 4t; 6t; 8t; 10t; 12t

3

ТРД-38-4000-1-3-D-T H

1

3

30

-

6,6; 8,4; 10,5

80

3,2

4000

2t; 4t; 6t; 8t; 10t; 12t

3

ТРД-38-3000-2-1-D-T H

2

1

-

30

6,6; 8,4; 10,5

80

2,5

3000

2t; 4t; 6t; 8t; 10t; 12t

4

ТРД-38-4000-2-1-D-T H

2

1

-

30

6,6; 8,4; 10,5

80

3,2

4000

2t; 4t; 6t; 8t; 10t; 12t

4

ТРД-38-3000-2-2-D-T H

2

2

30

-

6,6; 8,4; 10,5

80

2,5

3000

2t; 4t; 6t; 8t; 10t; 12t

5

ТРД-38-4000-2-2-D-T H

2

2

30

-

6,6; 8,4; 10,5

80

3,2

4000

2t; 4t; 6t; 8t; 10t; 12t

5

ТРД-38-3000-3-D-T H

3

1

-

30

6,6

66

2,5

3000

2t; 4t; 6t; 8t; 10t; 12t

6

ТРД-38-3000-3-D-T H

3

1

-

33

10,5

68

3,2

4000

2t; 4t; 6t; 8t; 10t; 12t

6

ТРД-38-4000-3-D-T H

3

1

-

33

10,5

68

3,2

4000

2t; 4t; 6t; 8t; 10t; 12t

6

ТРД-38-4400-4-10-2 H

4

1

46

-

10,7

78

3,2

4000

2t

7

ТРД-38-4000-5-2 H

5

-

-

-

см. рис.8

-

3,2

4000

2t

8

ТРД-38-4400-1-1-10-6 И(19-57)*

1

1

-

28,5

10,7

92

3,5

4400

6t

9

ТРД-38-4400-1-1-10-4/2 И(19-57)*

1

1

-

28,5

10,7

92

3,5

4400

2/4t

9

ТРД-38-4400-1-1-10-6 И(22-60)*

1

1

-

30

10,7

95

3,5

4400

6t

9

ТРД-38-4400-1-1-10-2/4 И(22-60)*

1

1

-

30

10,7

95

3,5

4400

2/4t

9
